N2N zwischen IPfire und pfsense mit openvpn

site to site connect. Verbindung Firewall IPfire und pfsense mit openvpn IPfire und pfsense VPN Verbindung

Probleme:

Das pkcs12 (.p12) muss für pfsense in eine .pem Datei umgewandelt werden.

Übersicht:

Einstellungen

	A. 192.168.97.0/255.255.255.0 IPfire	B: 192.168.26.0/255.255.255.0 pfsense
Modus	Server	Client
General information
Disable this client		not checked
Server Mode	Peer to peer (SSL/TLS) Zertifikat
Protocol	TCP
Device mode	tun
Interface	WAN
Local port / Management Port	12001
Server host or address	87.139.141.x
Server port	12000
Description	PHS34
Cryptographic Settings
TLS Authentication		not checked
Peer Certificate Authority		PHS26
Client Certificate		PHSuser (CA: PHS26)
Encryption algorithem	AES-256-CBC (256-bit)
Tunnel Settings
IPv4 Tunnel Network	172.16.66.0/255.255.255.0
IPv6 Tunnel Network
IPv4 Remote Network/s	192.168.97.0/24	192.168.26.0/24
IPv6 Remote Network/s
Limit outgoing bandwidth
Compression
Type-of-Service
Advanced

IPfire

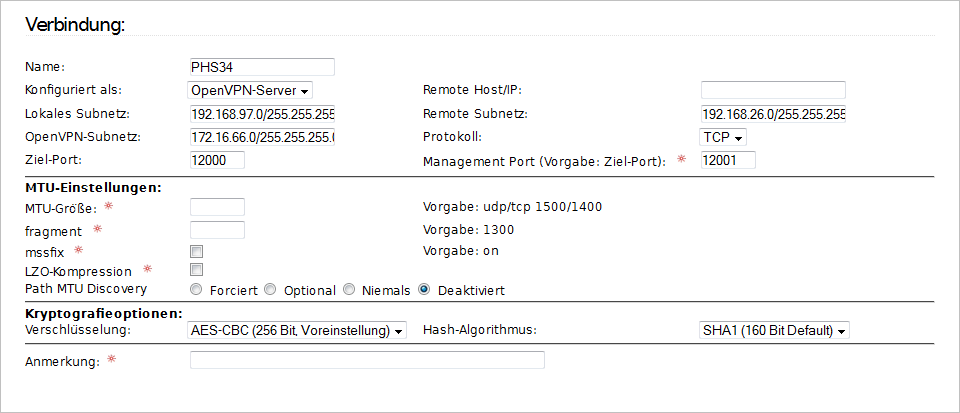

OpenVPN Verbindung auf der IPfire einrichten:

Die VPN-Verbindung unter IPfire wird als Netz-zu-Netz Virtual Private Network angelegt. IPfire wird als Server konfiguriert.

Die Verbindungsdetails werden wie gewohnt eingegeben

Die Authentfizierung erfolgt über ein Zertifikate

Wurde die VPN eingerichtet, kann das Client-Packet ZIP-File auf dem Rechner gespeichert werden

und überträgt die PFX Dateil "PHS34.p12" auf einem Linux Rechner:

Umwandlung PFX to PEM

Auf dem Linux Rechner wird die PFX Dateil "PHS34.p12" in PEM Zertifikate umgewandelt. Dabei werden keine Passwörter angegeben.

Einstellungen für das Umwandlen:

USER="user.pem";
CA="ca.pem";
KEYS="keys.pem";
OPENSSL="/usr/bin/openssl";
PFX="PHS34.p12";

Ermitteln der Keys aus dem PFX-File
```
echo "create  ${USER}";
${OPENSSL} pkcs12 -in ${PFX} -clcerts -nokeys -nodes -out ${USER}
```
```
echo "create ${KEYS}";
${OPENSSL} pkcs12 -in ${PFX} -nocerts -nodes -out ${KEYS}
```
```
echo "create ${CA}";
${OPENSSL} pkcs12 -in ${PFX} -cacerts -nodes -out ${CA}
```
Die erzeugten Files können jetzt in pfsense eintragen:

pfsense

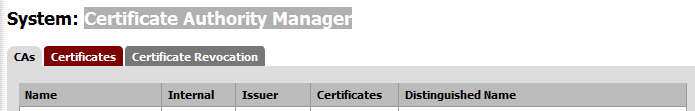

System: Certificate Authority Manager (ca.pem)

Wir erstellen einen neue CA und ordnenen die Keys zu. Dazu verwenden wir das File: "ca.pem". Der Name von dem ca heißt: "PHS26"

System: Certificate Manager (user.key, keys.pem)

Das gleiche machen wir mit dem Userkey. Dazu verwenden wir das File: "user.pem" und "keys.pem". Keys.pem enthält den "private Key" Der Name von dem Certifikat heißt: "PHSuser"

openvpn client einrichten

Die Verbindung auf dem pfsense wird als "openvpn client" eingerichtet und glieder sich in drei Gruppen:
1. General information
3. Cryptographic Settings
4. Tunnel Settings
Die Zertifikate kommen stammen vom "Certificate Manger"

General information

Cryptographic Settings

Tunnel Settings

Open VPN Status

Wurde alles richtig eingerichtet, steht die Verbindung. Wichtigte Punkte, die übereinstimmen müssen:
- MTU-Größe
- Kryptografieoptionen: Verschlüsselung 256 Bit
